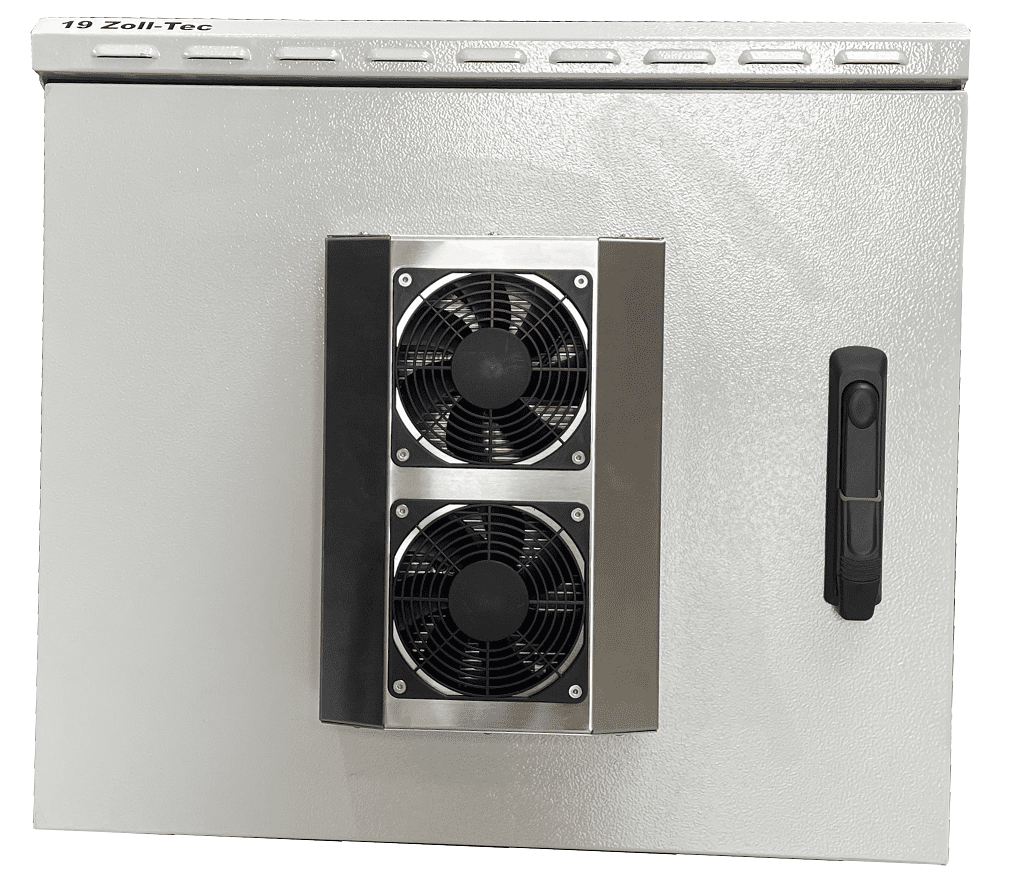

Wandgehäuse IP55 mit Thermoelektrischem Kühlelement (Peltier)
Gehäuse-Eigenschaften:
Breite 600mm
Tiefe 600mm
Höhe 410 mm (7 HE); 500mm (9 HE); 630mm (12 HE); 810mm (16 HE); 1000mm (20 HE) - Auswahl oben
Gewicht von 36 bis 52kg - Auswahl oben
Montage-Ebene: vorne
Ausführung der Profilschiene: 2 vorne - 2 hinten
Art der Kühlung: Thermoelektrisch
Rastermaß: 482,6 mm (19 Zoll)
Mit Dachblech: Ja
Mit Erdung: Ja
Mit Fronttür: Ja
Mit Seitenwänden: Ja
Zerlegbar: Nein
Ausführung: mit Festrahmen
Werkstoff: Stahlblech
Ausführung der Oberfläche: pulverbeschichtet RAL 7035
Schutzart (IP): IP55
Technische Daten Peltier Element
- Netzkühlleistung /L35/L35) 100W (andere Kühlleistungen auf Anfrage)
- Nennleistung 105W / 358 BTU/h
- Leistungsaufnahme 120W
- Temperaturbereich -20... +65°C
- Schutzart extern IP66
- Schutzart intern IP20
- Steuerung Thermostat
- Lärmpegel 44dB(A)
- Schutzhaube Edelstahl
Netzteil für den Betrieb der
Peltier Kühlung ist außerhalb des Gehäuses um Prozesswärme aus dem
Innenraum zu halten. Ein Thermostat im Innenraum des Gehäuses regelt den
Kühlbetrieb.
Dieses gekühlte Gehäuse wird gelistet in: Serverschrank klimatisiert
Beschreibung Gehäuse und Peltier Kühlung:
Stahlblechgehäuse mit geschweißtem Rahmengestell, komplett vormontiert
Dichtungen an Dach und Tür für Staub- und Wasserschutz
Seitenwände sind nicht abnehmbar

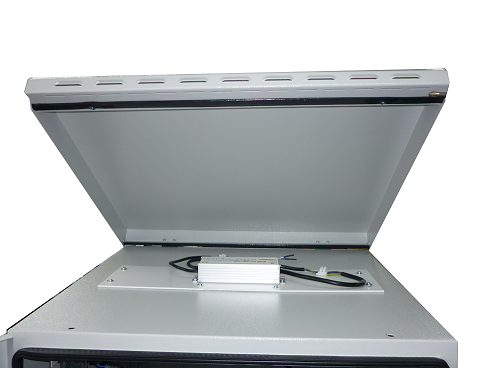

Dach ist klappbar, Innendach mit Netzteil IP67
Boden mit PG Verschraubungen 1 x PG48, 2 x PG21 sowie 3 x Ø 20 mm PVC Kabeltüllen
Innen vorne und hinten je 2 x 19" Streben, verzinkt

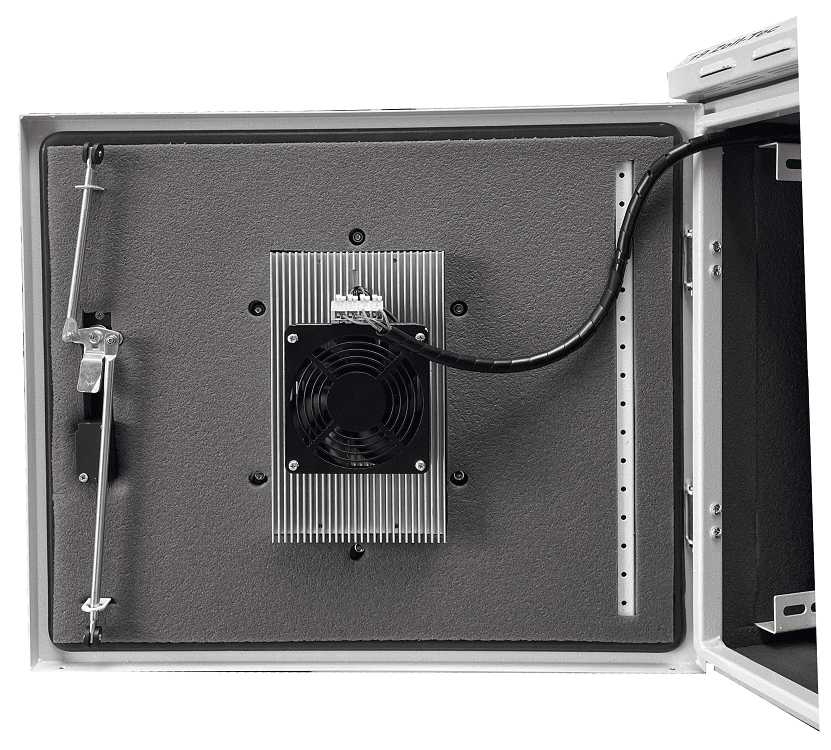

Fronttür Stahlblech mit zusätzlicher Verstärkung und 3-Punkt-Stangenverschluss, abschließbar.
Schrankteile innenseitig komplett geerdet
Traglast 100 kg
Lackierung RAL7035, lichtgrau
Schutzart IP55
Sockel zur Aufstellung optional erhältlich (Bilder zeigen den Sockel für die Kabeleinführung bei der Standaufstellung)
Inklusive Zubehör: 4 x Wandhalter, 2 x Schlüssel
Vielfältig einsetzbar: Mit einem optionalen Sockel kann das IP55 Gehäuse als Standgehäuse genutzt werden!
Option: Wärmedämmung
Um den Einfluss von Wärme/Kälte von außen zu minimieren, statten wir den Innenbereich des Gehäuses optional mit 20mm Dämmmatte aus. Dadurch kann die produzierte Kühlung des Peltiers-Elementes optimal genutzt werden.
Die Prüfung und Berechnung der notwendigen Leistung des Kühlaggregates für eine störungsfreie Funktion der eingebauten Komponenten obliegt dem Kunden.
Vorzugsweise soll
das Gehäuse nicht der direkten Sonneneinstrahlung ausgesetzt werden.
Hintergrund ist, dass das Gehäuse dann einen Wärmeeintrag von außen
erfährt und damit automatisch die Innentemperatur steigt. Diese muss
dann zusätzlich zu der Abwärme der eingebauten aktiven Komponenten
gekühlt werden. Optional können wir die Gehäuse innen dämmen, um gegen
den Wärmeeintrag von außen gegen zu wirken.
Beratung und Unterstützung von 19 Zoll-Tec unter: 06727/75570-55
